<strike id="ua2ig"></strike>
<strike id="ua2ig"></strike>
  • <strike id="ua2ig"></strike>
  • <th id="ua2ig"><menu id="ua2ig"></menu></th>
    <strike id="ua2ig"></strike>
    背景

    滲碳淬火處理工藝對材料組織的影響

    時間: 2024-05-29 15:32:56 瀏覽次數:
    滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加
           滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加熱淬火工藝,即齒輪滲碳后先空冷或爐冷到室溫,然后再重新加熱到奧氏體化溫度保溫后在油中淬火,采用此種工藝工件變形大,工序多,制造周期長,成本高。

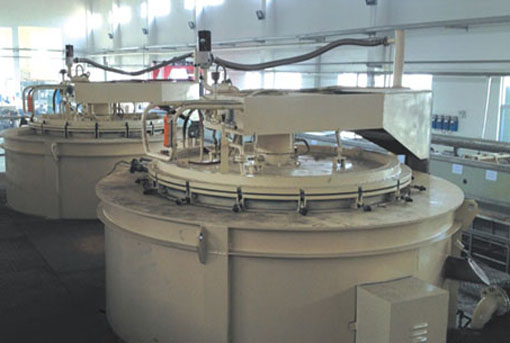

    井式滲碳爐
    直接淬火與重新加熱淬火相比容易出現以下問題:工件表面硬度略低;滲層中殘留奧氏體量多;表面晶粒粗大。滲碳提高了零件表面層的含碳量,而表面以及心部的組織性能須經適當的熱處理來實現。根據零件材料和性能要球不同,滲碳后可以運用多種熱處理方法。
    快速淬火爐
    ①直接淬火法:直接淬火是指零件滲碳后,隨爐降溫或出爐與冷到高于Ar1或Ar3溫度(一般為780~850℃)后直接淬火,淬火后再在150~200℃回火2~3h。
    隨爐降溫或出爐預冷的目的是為了減少淬火變形與開裂。同時還能使高碳的奧氏體析出部分碳化物而提高表面硬度。滲碳后直接淬火法操作簡單、成本低、效率高,還可以減少淬火變行及表面氧化脫碳。缺點是熱處理后組織較粗、性能較差。直接淬火法適用與本質細晶粒鋼,如20CrMnTi、20CrMn、20MnB等制成的零件。

    ②一次淬火法:零件滲碳后隨爐冷卻或出爐坑冷至室溫,然后重新加熱到淬火溫度進行淬火和低溫回火的處理方法,稱為一次淬火法。
    一次淬火后的加熱溫度根據鋼種和性能要球而定。合金鋼滲碳后的淬火我惡毒選擇稍高于心部組織的Ac3溫度(850~900℃),使心部組織細化,并獲得心部低碳馬氏體組織,保證較高的心部強度。對于碳素鋼則選擇在A­c1~Ac3之間(約820~850℃)。對于一些心部強度要求不太高,只要求表面耐磨性好的工件如量規、樣板等,則宜選在略高于Ac1(770~820℃)的溫度。

           滲碳工序工藝:滲碳淬火+冰冷處理+一次低溫回火+二次低溫回火+拋丸處理。根據前期試驗結果,18CrNiMo7-6材料試塊金相組織馬氏體及殘留奧氏體為4級,為了得到更好的金相組織,此次試驗中對18CrNiMo7-6材料滲碳直接淬火工藝略做調整,主要是降低強滲、擴散期碳勢,其中強滲期碳勢由原來的1.1%調整至1.05%,擴散期碳勢由原來的0.75%調整至0.7%,其他工藝參數不變。20CrNi2MoA材料則執行原試塊滲碳直接淬火工藝參數。
    滲碳淬火處理工藝對材料組織的影響

    Copyright ? 丹陽市電爐廠有限公司 版權所有 www.chainlt.com


    全國服務電話:18112840006 郵箱:18912840006@189.cn
    公司地址:江蘇鎮江丹陽市開發區開發大道168號

    臺車爐,回火爐,退火爐

    主站蜘蛛池模板: 无码精品一区二区三区免费视频 | 亚洲AV无码成人精品区天堂| 精品无码人妻夜人多侵犯18| 无码国产精品一区二区免费虚拟VR | 久久久久亚洲精品无码网址色欲 | 精品无人区无码乱码大片国产| 久久精品九九热无码免贵| 精品成在人线AV无码免费看| 人妻AV中出无码内射| 一本大道无码av天堂| 国产高清无码二区 | 无码毛片AAA在线| 久久久无码中文字幕久... | 亚洲精品无码久久久久牙蜜区| 东京热无码一区二区三区av| 中文字幕人成无码人妻综合社区| 惠民福利中文字幕人妻无码乱精品| 亚洲AV无码一区二区三区牲色| 亚洲av无码精品网站| 中文午夜乱理片无码| 久99久无码精品视频免费播放| 亚州AV综合色区无码一区| 亚洲精品无码久久毛片波多野吉衣 | 国产精品第一区揄拍无码| 伊人久久大香线蕉无码| 日木av无码专区亚洲av毛片| 国产成A人亚洲精V品无码性色| 中文字幕乱码无码人妻系列蜜桃| 无码专区HEYZO色欲AV| 精品久久久久久无码中文字幕一区| 97免费人妻无码视频| 亚洲精品偷拍无码不卡av| 久热中文字幕无码视频| 久久老子午夜精品无码 | 免费无码又爽又刺激高潮视频 | 亚洲av日韩av高潮潮喷无码| 亚洲av无码一区二区乱子伦as| 亚洲真人无码永久在线| 无码专区久久综合久中文字幕| 无码国内精品久久人妻| AV无码精品一区二区三区|
